硬件配置

型号

N540

主芯片

MTK7628KN+7610E 450Mbps 高性能企业级芯片

主   频

580MHz MIPS® 24KEc™ 中央处理器

无线技术

5G:450M 802.11a/n/ac 1T1R技术

Memory

1MB DDR RAM

Flash

8MB

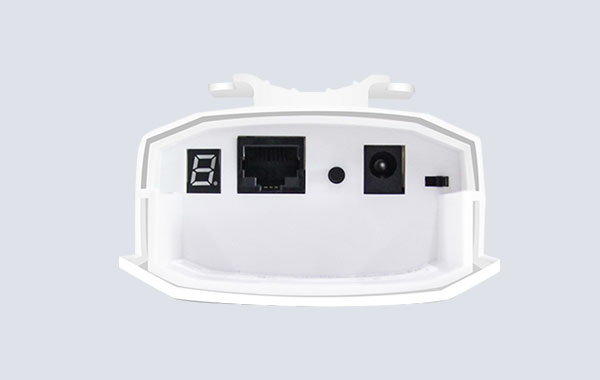

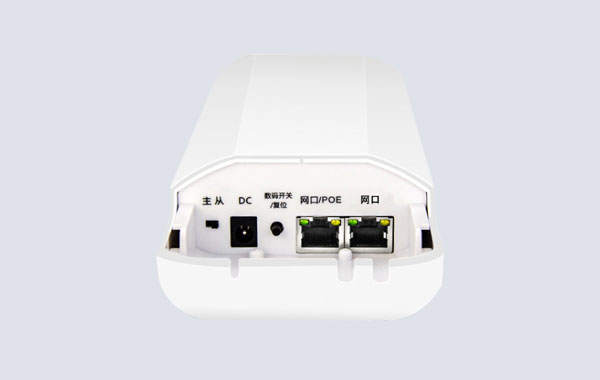

按钮/开关

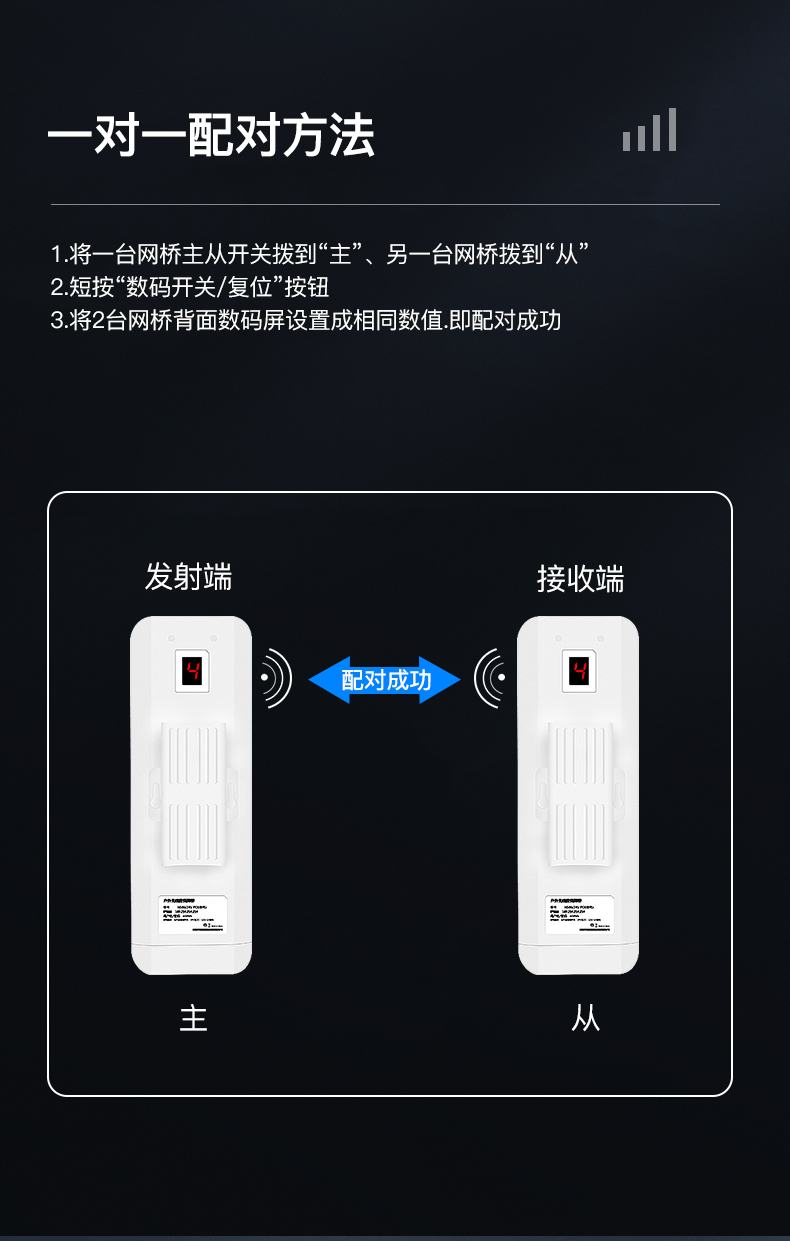

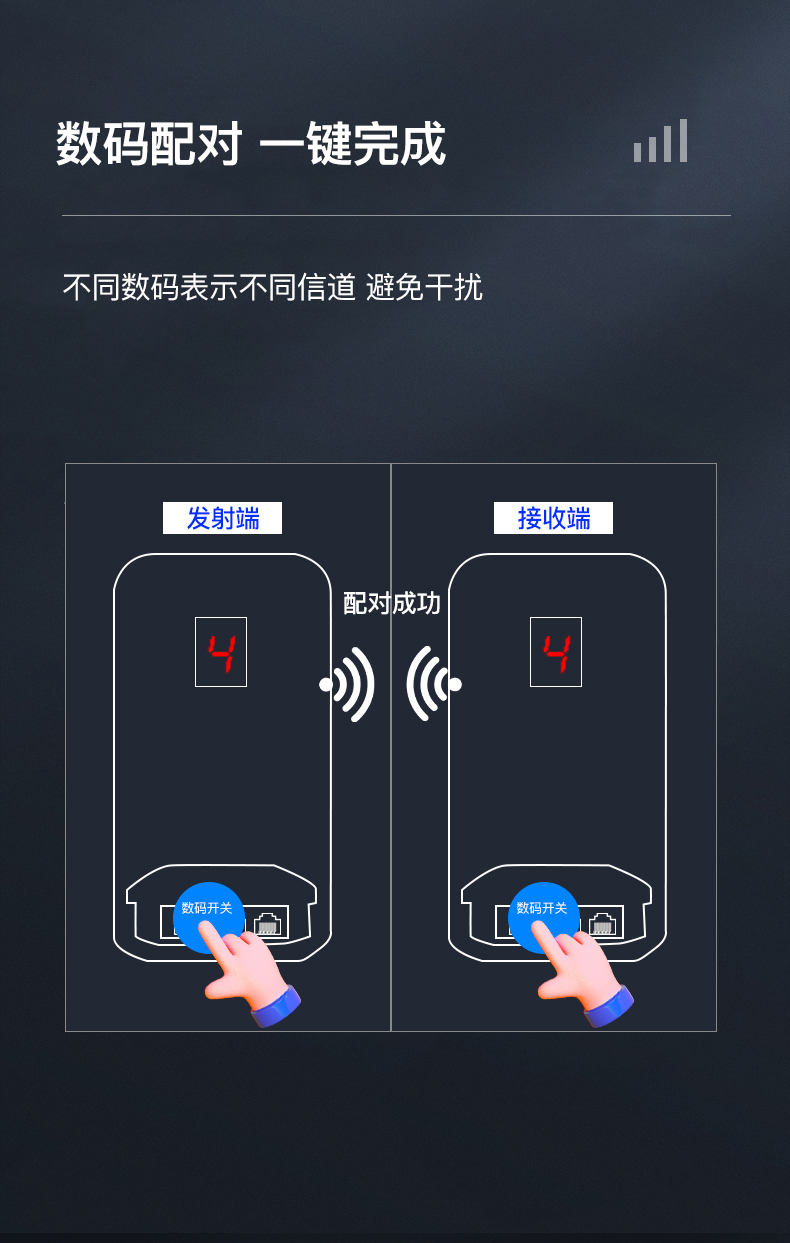

1*数码开关/复位按钮，短按数码管显示数值加一， 长按5秒恢复出厂设置

主从拨码开关：主为接入点模式、从为客户端模式

指 示 灯

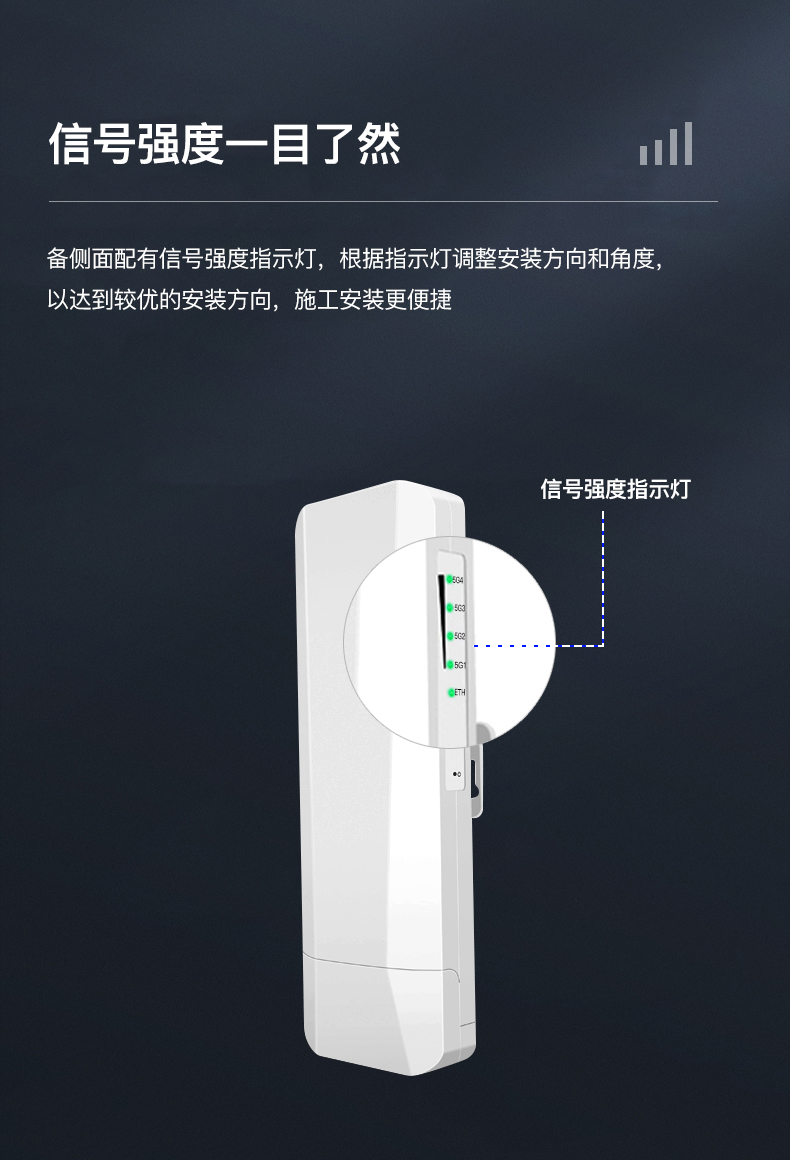

信号SIG指示灯，ETH网络接口状态指示灯，电源指示灯、系统指示灯、数码管指示灯

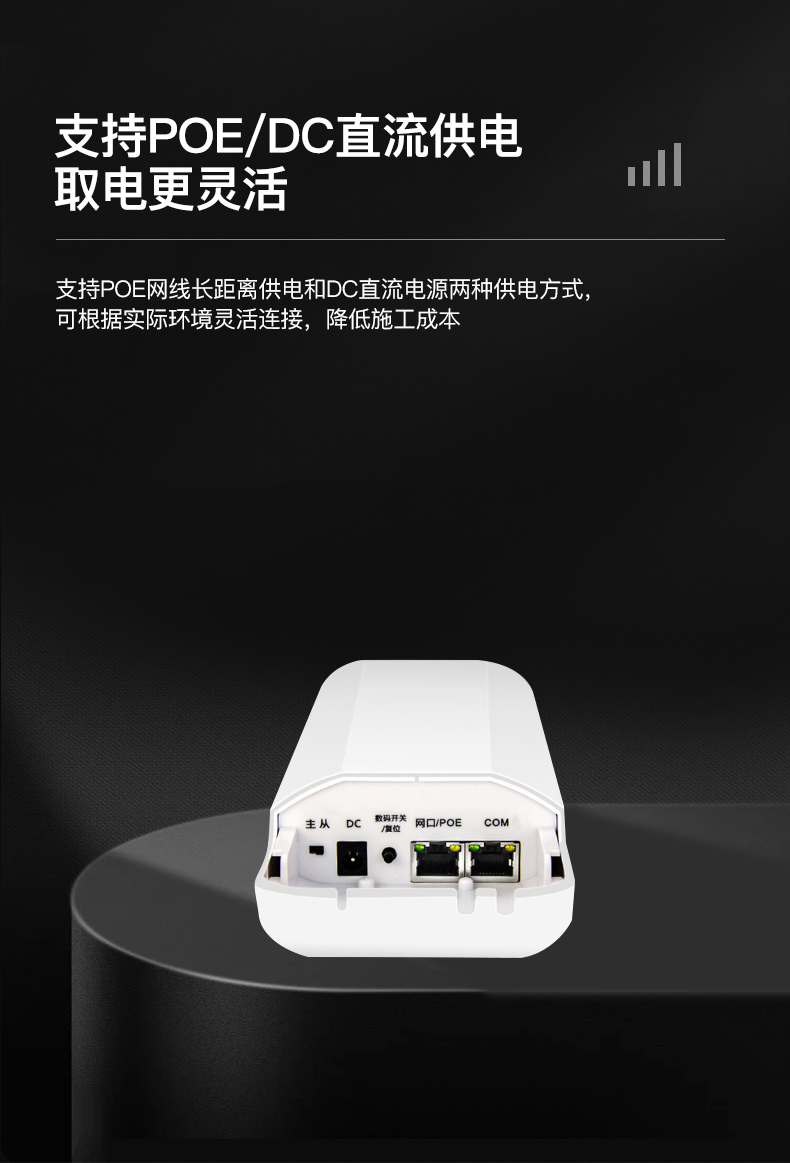

电    源

24V 1A非标 PoE供电；

DC 12V 1A，功耗﹤10W

工作环境

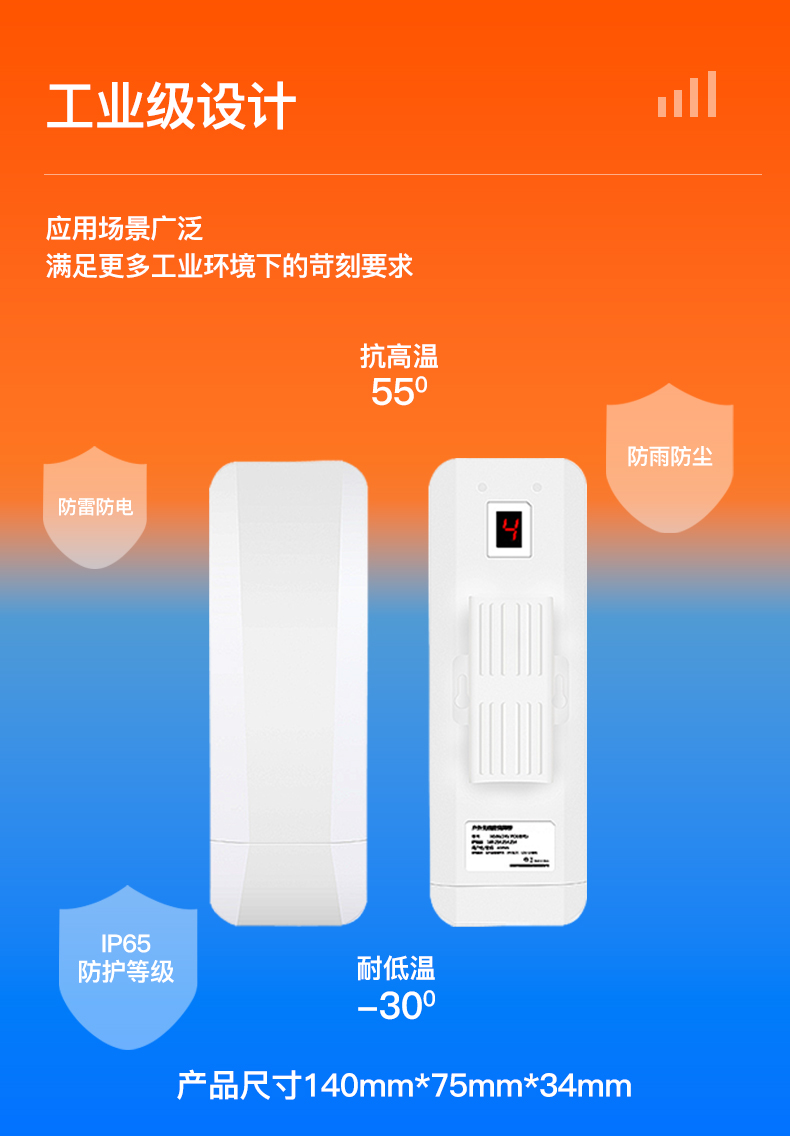

温度：-30℃～+55℃（工作），-40℃ ～+70℃（储存）

湿度（非凝结）：10％～90％（工作），5％～95％（储存）

产品尺寸

285mm*98mm*98mm

产品重量

N/A

天    线

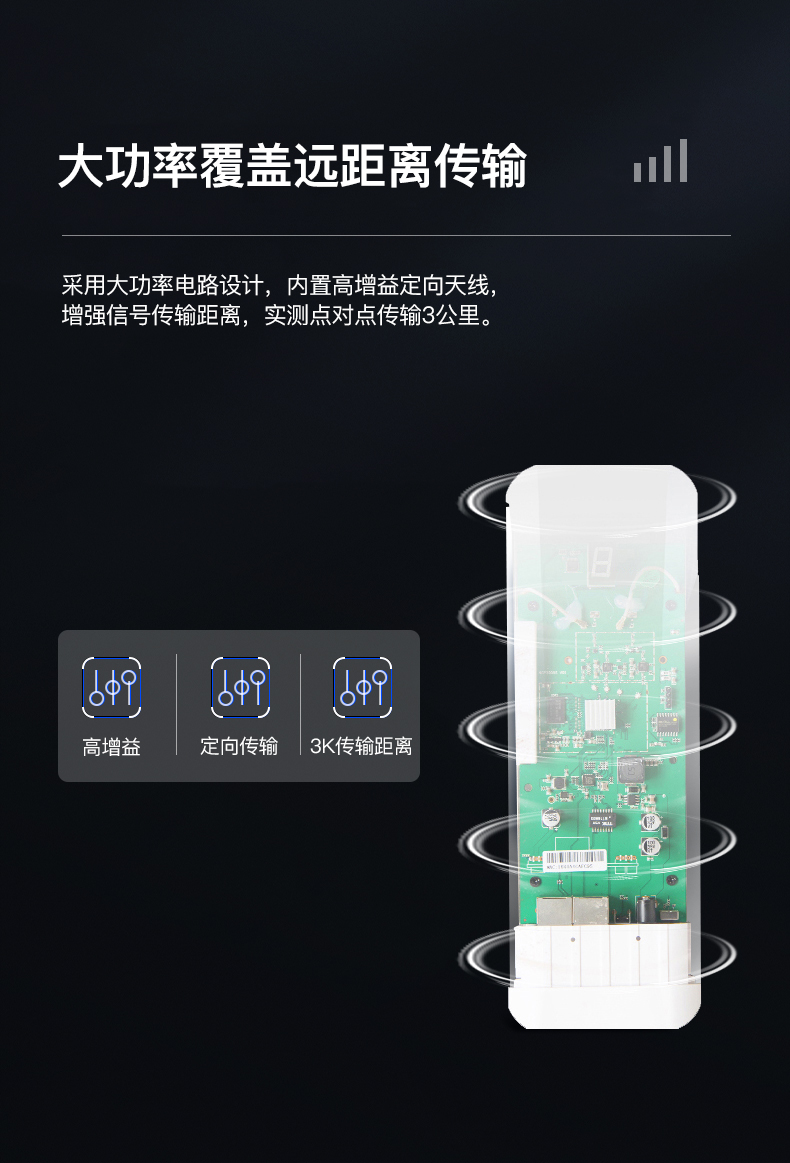

内置高增益14dBi定向板状天线（水平波半角60°，垂直波半角15°）

频率范围

ISM波段: 4.900GHz ~ 5.850GHz

信道分布

5G：36、40、44、48、52、56、60、64、100、104、108、112、116、120、124、128、132、136、140、149、153、157、161、165

调制方式

OFDM = BPSK,QPSK,16-QAM,64-QAM,256-QAM;DSSS = DBPSK,DQPSK,CCK

输出功率

11a @54M:20±2dB,            @6M:23±2Db

11n 20MHz：@MCS9:20±2dB,    @MCS0:23±2dB

11n 40MHz：@MCS9:20±2dB,    @MCS0:23±2dB

11ac 40MHz @MCS9:20±2dB,    @MCS0:23±2dB

11ac 80MHz @MCS9:20±2dB,    @MCS0:23±2Db

接收灵敏度

11a:        ＜-72dbm@54Mbps,    ＜-89dbm@6Mbps

11n 20MHz:  ＜-71dbm@MCS8,      ＜-89dbm@MCS0

11ac 40MHz：＜-66dbm@MCS9,      ＜-84dbm@MCS0

11ac 80MHz: ＜-63dBm@MCS9       ＜-81dBm@MCS0

EVM

802.11n: ≤-28 dB    802.11a: ≤-25 dB

频    偏

＜±20ppm

工作模式

主AP(网桥接入点)、从AP(网桥客户端)，通过拨码开关转换

组网方式

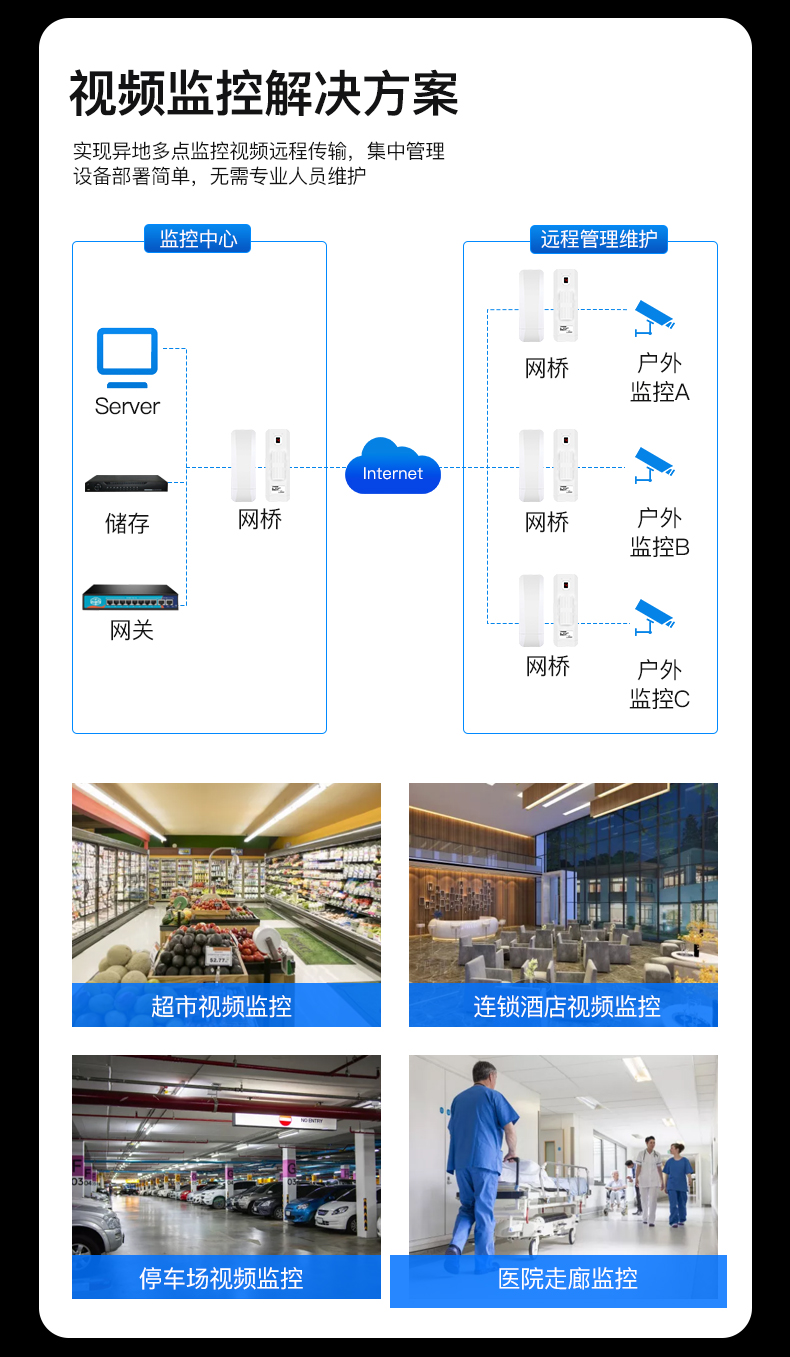

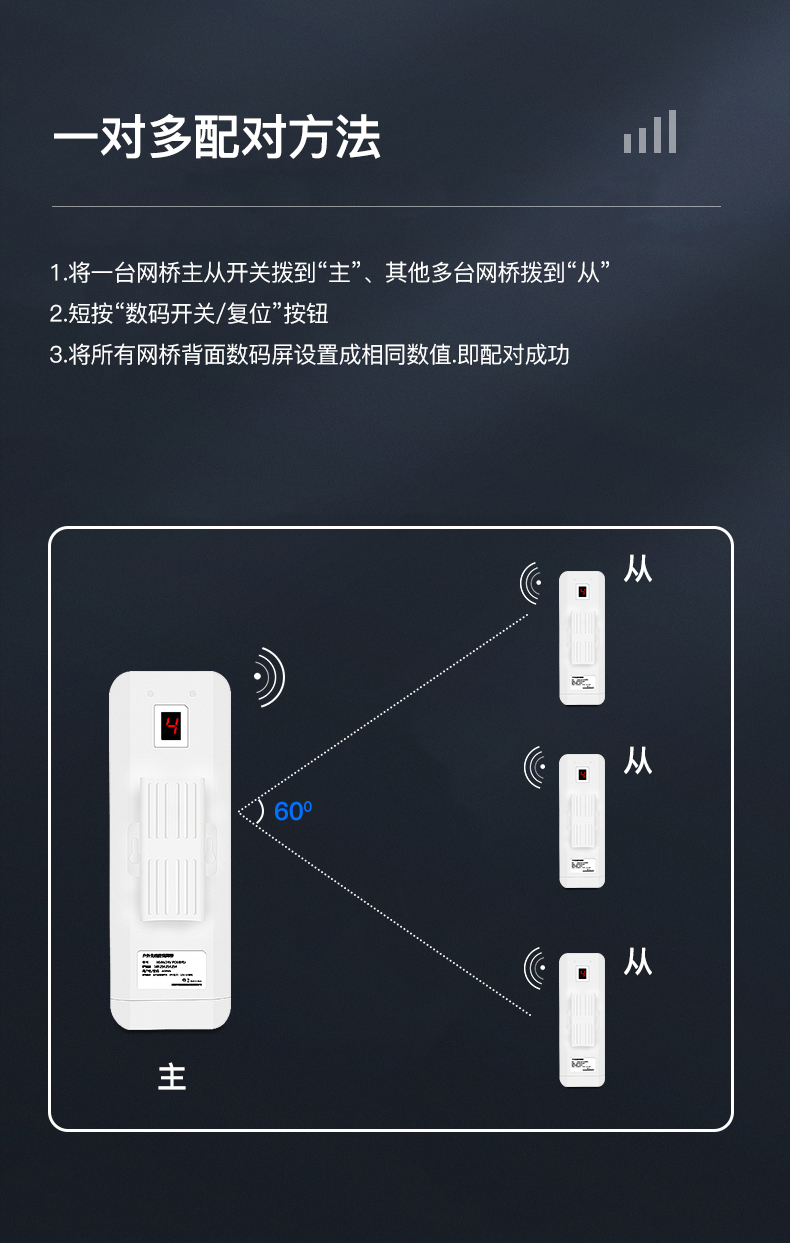

点对点、点对多点（8点以内）

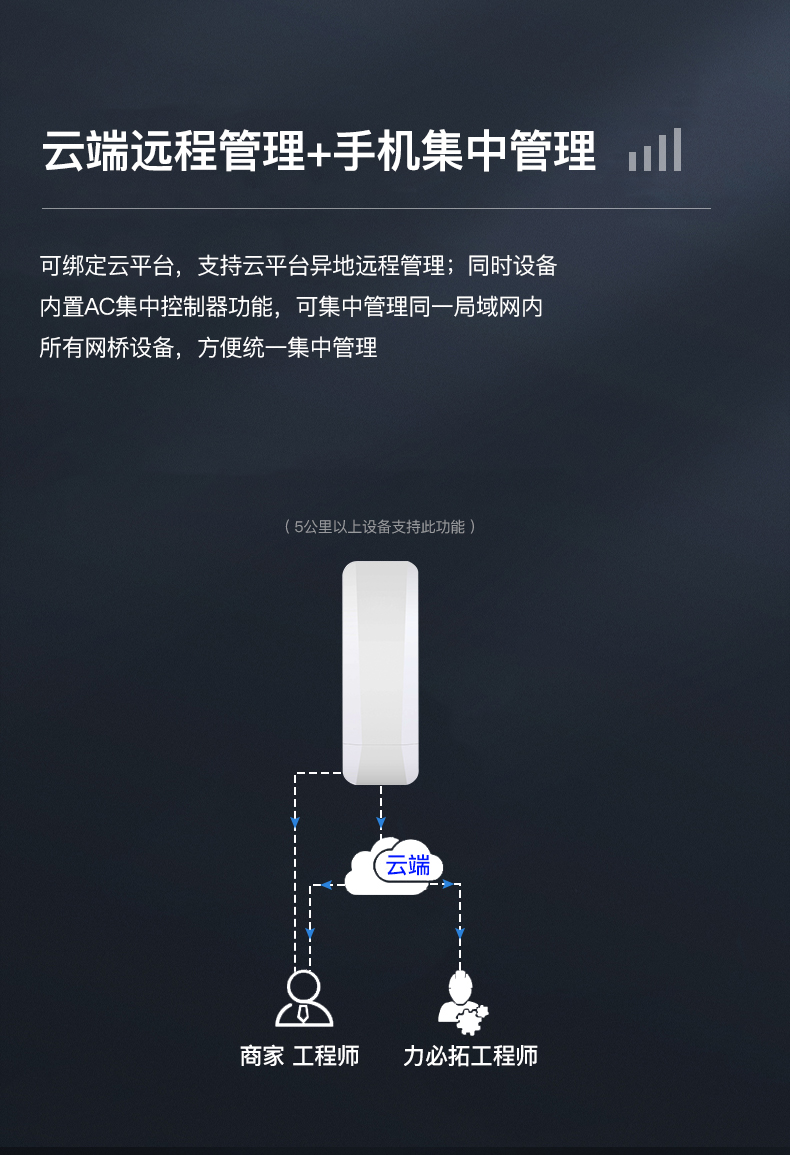

管理方式

中文WEB远程管理

网桥配置

无线模式：网桥接入点、网桥客户端切换

网桥接入点：

桥接SSID、加密方式(WPA2-PSK、WPA-PSK、不加密)、桥接密码、无线协议、

无线带宽、无线信道、无线功率(100%、75%、50%、25%、10%、5%)

网桥客户端：

桥接SSID、加密方式(WPA2-PSK、WPA-PSK、不加密)、桥接密码、

对端MAC地址锁定、无线信道、无线功率(100%、75%、50%、25%、10%、5%)

网    络

静态IP/动态获取

系    统

登录密码修改、恢复出厂、本地升级
