工业路由器在桥梁上的应用

更新时间:2018-09-12

桥梁是重要的大型民用基础设施之一,由于损伤积累和自然老化,其安全性和可靠性都存在着巨大隐患,管理部门对桥梁安全监测的需求日益突出。

为满足上述需求力必拓科技提出一款关于桥梁安全在线监测系统。该系统可对桥梁支座承压工况进行远程监测,对桥梁安全状态进行跟踪和诊断,这样记忆可以更加有效的对桥梁进行事故预警、桥梁养护、桥梁维修

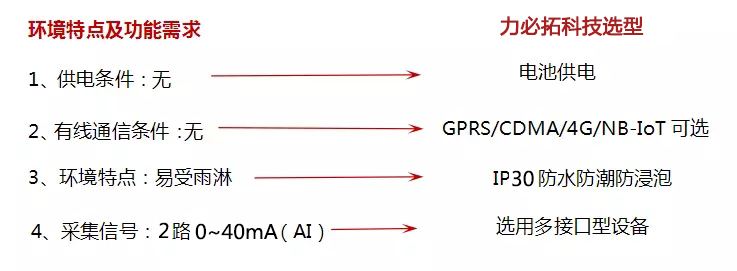

【现场设备选型】

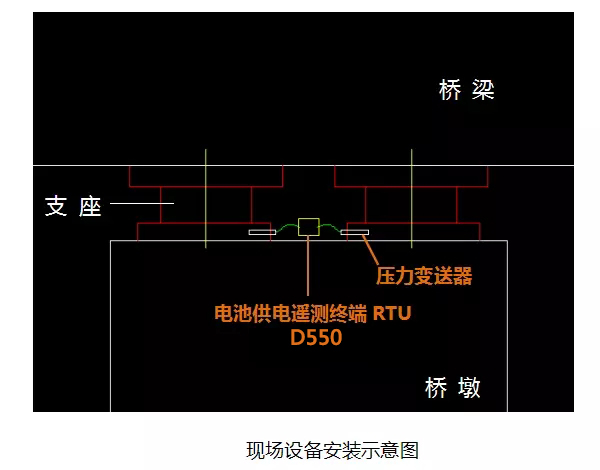

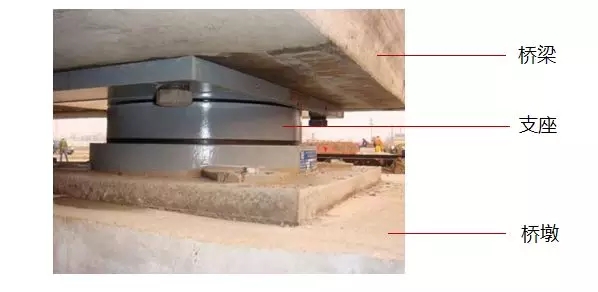

桥梁支座是连接桥梁和桥墩的重要部件,其承受的压力通常在0-65MPa范围内,压力传感器和远程监测设备均需在支座处安装。

 压力变送器:

      选用无腔压力变送器,量程0-80MPa;精度:0.2%F.S;输出信号:0-40mA,用于感知支座的受力变化。

远程监测设备:

综合以上考虑,远程监测设备选用了D550远程采控终端RTU,完美满足了上述需求。

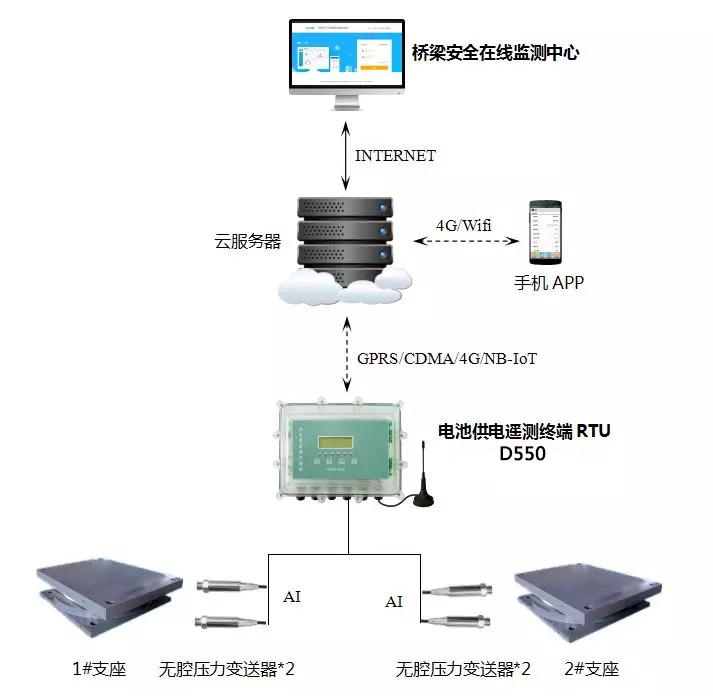

【产品应用示意】



【系统主要功能】

1、实时监测桥梁支座压力数据,压力异常时自动向监测中心软件和手机APP发送预警信息。

2、监测中心软件具备数据实时显示、故障预警、数据存储、报表和曲线分析等功能。

3、监测系统可及与其它应用平台实现数据共享服务,支持OPC接口和WebService服务。

4、数据监测模式

1定时主动上报:远程采控终端D550按照设定的时间间隔定时上报压力监测数据。

2报警触发上报:当压力数据超限或变送器发生故障时,远程采控终端D550立即上报告警信息,确保异常信息的及时传送
