【力必拓】—D550

更新时间:2018-09-12

简介

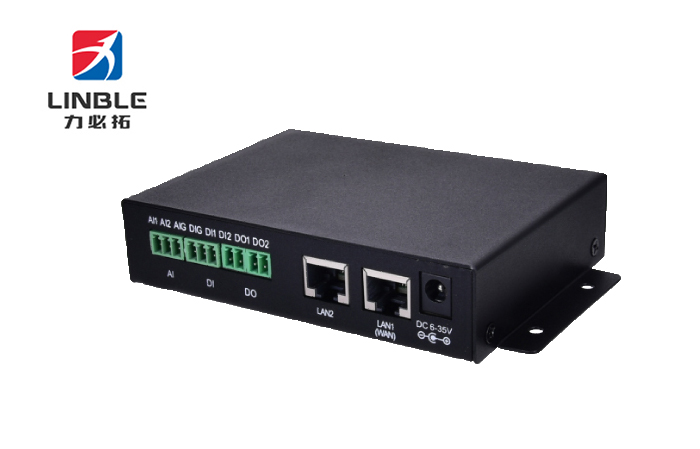

力必拓D550 RTU系列无线远程测控终端(以下简称 RTU)是集成了 模拟信号采集、开关量输入、开关量输出和无线数据通信于一体 的高性能测控装置,可以直接接入各种传感器、标准变送器信号、仪表 等输出的模拟信号、电平信号、干触点、脉冲信号等,是实施无线测控 的最佳选择。 RTU 采用高性能的工业级 32 位通信处理器和工业级无线模块,以 嵌入式实时操作系统为软件支撑平台,可以实现模拟信号的采集和数字信号的采集等, 该产品已广泛应用于物联网产业链中的M2M 行业,如智能电网、 智能交通、智能家居、金融、移动 POS 终端、供应链自动化、工业自 动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥 感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。




产品特点

1.采用高性能工业级无线模块

2.采用金属外壳,保护等级 IP30。金属外壳和 系统安全隔离,特别适合于工控现场的应用

3.软、硬件看门狗设计,保证系统稳定运行方便的系统配置和维护接口

4.2路模拟量输入,输入范围(0-20V或者0-40mau

5.电源接口内置反相保护和过压过流保护

6.采用工业端子接口,特别适合于工业现场应

7.设备加电自动连接网络,断线后自动重连。

8.采用高性能工业级 32位通信处理器

9.宽电源输入(DC 6-35V)

10.采用完备的防掉线机制,保证数据终端永远在线

11.2路继电器输出(干接点),驱动能力 5A/30VDC u

12.2路开关量输入,输入范围(0-2为低电平,3-24V 为高电平)u

13.网口防雷保护(3KV

14.使用方便,灵活,多种工作模式选择

15.防护等级IP30

硬件参数

无线模块工业级无线通信模块

标准及频段2400-2483.5MHz

理论带宽150Mbps

接收灵敏度<-107dBm

外壳金属外壳,保护等级IP30外壳和系统安全隔离,特别适合工控现场应用

外形尺寸157x97x25 mm (不包括天线和安装件)

重量300g

对外接口:AI:2路;DI:2路;DO:2路;DC供电端口:1个;LAN口:2个;指示灯:5个;SMA外旋天线接口:2个;SIM卡插槽:1个;复位键:1个;设置键:1个

工作温度-40 -- +85ºC

存储温度:-50 -- +90ºC

相对湿度:5% -- 95%无凝结


接口类型

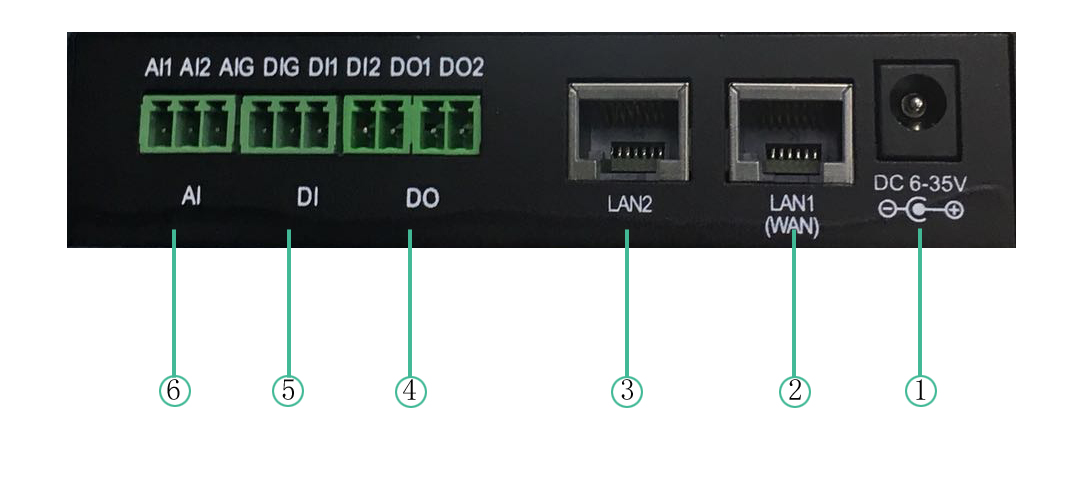

A面



1. DC电源接口(6 ~ 35v)

2. LAN1(WAN)

3. LAN2

4. 开关量输出(DO支持030V电压输入)

5. 开关量输入

6. 模拟量输入(AI支持电压/电流)

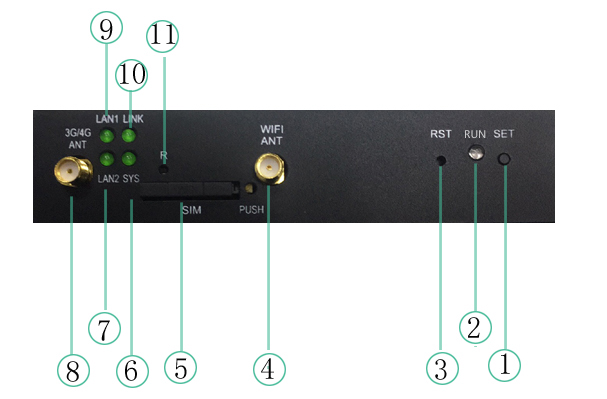

B






1. SET设置按键

2. Run 运行指示灯

3. RST 复位按键

4. SMA天线接口   WIFI

5. SIM卡槽

6. SYS网络系统运行指示灯

7. LAN2指示灯

8.  SMA天线接口   3G/4G
