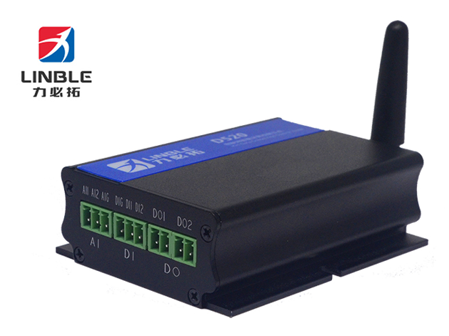

　　RTU是一种远程测控装置，广泛用于水利、交通、石化、油田、供电等环境恶劣行业，用来采集现场数据，为实现自动控制和监控提供帮助。由于RTU是电子产品，随着时间推移，会出现各种故障，造成设备停运。然而矿井自然条件越来越差，调度水平受到严峻考验，因此，如何快速解决RTU运行中出现的故障成为一项重要工作，本文对RTU的几种故障处理方法进行了分析。

1.使用工具测量法

　　这种方法比较简单、直接，针对故障的现象，一般能判断出故障所在，借助一些测量工具，能进一步确定故障的原因，帮助分析和解决故障。

　　例如，主站端的前置机上显示变电站报故障，显示通道中断。打电话到变电站，得知当地功能正常，于是我们怀疑主站端的调制解调器有问题。在远动机房谢庄变电站信号的调制解调器端子输入上用示波器测量模拟信号输入波形完好，用携带机听声音正常，再用调试用笔计本计算机能接收到正常信息，而在调制解调器的输出端测不到时钟方波，表明调制解调器无时钟输出，前置计算机接收不到变电站数据，所以报故障，显示通道中断。经过分析，断定是主站端解调器出错，经更换主站端解调器，故障消除。

　　如果变电站RTU装置终端接上后通信不正常，而当地显示正常。故障一般在：MPU（主板）板上MC1488（完成TTL电平到EIA电平的转换）、MC1489（MCl489完成EIA电平到ITL电平的转换）损坏，负责收发驱动，；8251芯片损坏，串行接口，负责通信；终端接口电路损坏.

　　可能用示波器或数字万用表观察下列几处波形或电压：

（1）加在8251芯片的发送、接收的时钟波形或电压；

（2）8251芯片的TXD（19引脚，发送数据）、RXD（25引脚，接收数据）引脚波形或电压；（逻辑1=-3V～-15V，逻辑0=+3～＋15V）；

（3）MC1488、MC1489（与RS232中的2发、3收脚一样，正负±15V）有关引脚波形或电压；

（4）主站解调器TXD、RXD波形。

　　通过上述几点波形及电压的测量，一般就可以确定故障所在地方，加以排除。

2.使用逐项排除法

　　在很多情况下，不能有效地判断出故障的原因在哪一方面，可能采用排除法，以确定出故障所在的部分，然后具体进行检查并排除。

　　如果RTU装置不能正常工作，自恢复电路不断启动，显示提示符为不规则的符号，通过换电源和重新接线没有解决问题。就用排除法逐次拔除TS、TM、TD、MPU功能板，拔出哪一块板系统正常，则该板存在问题。如最后剩下MPU板时，则故障出在MPU板上。确定出是那个板故障后，再根据单板调试检修的方法，具体找出故障原因。

　　比如，电厂接收不到主站的转发信息，经分析可能出现下行通道故障、装置通道板故障、主机板MPU接口电路故障、主机板8251芯片损坏。

采用以下方法可逐个排除和确定故障所在：

（1）用示波器测量下行通道的波形：若无波形，则说明下行通道故障。

（2）测量通道板输出的数字波形：若无波形，则说明通道板故障。

（3）测量MPU板接口电路的MC1489输出端波形：若无波形，则说明MC1489芯片损坏。

（4）测量8251芯片有关引脚的波形，确定故障所在。

　　经上述步骤检查，最后排除到8251芯片。发现8251的接收时钟引脚无波形，怀疑是时钟驱动芯片MC1488损坏，测量MC1488输入端有波形，即确定MC1488损坏，更换后，电厂能接收到信息。

3.使用替换法

　　有些情况，没有办法确定故障的原因，可以使用替换的方法，更换某些可疑的芯片帮助查找故障。

4.使用综合法

　　综合法是指把以上几种方法综合考虑起来处理故障。这样对处理一些比较复杂的故障时能起到很好的效果。

　　总之，RTU判定故障不但需要丰富的处理经验、灵活运用各种处理方法，而且要有良好的技术知识作为基础，尤其是不能性子急，这样才能准确、及时地发现问题和解决问题。此外，查找故障时，要开拓视野、冷静思考，把主站、RTU、各输入端等各方面能造成故障的因素都想到，仔细地分析和进行排除。
